Przekładniki kablowe

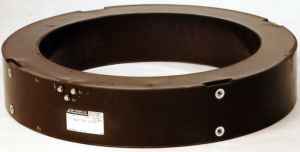

Przekadniki prdowe kablowe jednoczęściowe typu JK
Przekładniki kablowe typu JK mają zastosowanie do pomiarów prądów w dowolnych typach kabli. Rdzeń przekładnika wykonany jest w postaci pierścienia ze stali krzemowej lub niklowej i zalany w żywicy elastycznej. Odpowiednia obudowa rdzenia zapewnia stałość jego właściwości magnetycznych w czasie wieloletniej ekspoloatacji. Przy montażu przekładnika na kablu wysokonapięciowym nie jest wymagana kosztowna izolacja WN. Przekładniki prądowe typu JK spłeniają wszystkie wymagania obwodów pomiarowych i zabezpieczeniowych. Szczególnie szerokie zastosowanie znajdują w stacjach i rozdzielniach niskiego i średniego napięcia z izolacją gazową.
|
|
Parametry techniczne:
|
|
Średnica otworu:
|
50 ... 250 mm
|
Wymiary zewnętrzne:
|
160W160 mm, 230W230 mm, 350W350 mm
|
Grubość
|
65 ... 300 mm
|
Klasy dokładności:
|
wszystkie klasy wg. PN-EN 60044-1
|
Prądy pierwotne:
|
50 ... 2000 A, zależnie od klasy dokładności i wymiarów
|
Inne parametry:
|
zgodnie z potrzebami odbiorcy
|
na górę strony

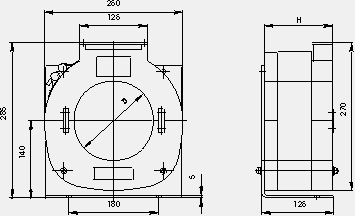

Przekładniki prądowe kablowe jednoczęściowe napowietrzne typu JK-G
Przekładniki prądowe dla kabli wciągniętych w okno przekładnika. Obudowa wykonana z lekkiego stopu metalowego, wypełniona żywicą elastyczną.
|
Parametry techniczne:
|
|
Średnica otworu:
|
90 mm, 120 mm, 150 mm
|
Wymiary zewnętrzne:
|
326x376 mm
|
Wysokość
|
320 mm
|
Klasy dokładności:
|
wszystkie klasy wg. PN-EN 60044-1
|
Prądy pierwotne:
|
50 ... 2000 A, zależnie od klasy dokładności i wymiarów
|
Inne parametry:
|
zgodnie z potrzebami odbiorcy
|
|
Typ JK-G
|
|
na górę strony
Przekładniki prądowe z dzielonym rdzeniem typu JKS-S
Części aktywne przekładnika to dwie połówki obwodu elektromagnetycznego umieszczone w obudowach z tworzywa sztucznego. Części uzwojenia wtórnego łączone są za pomocą niezawodnych styków prądowych, po nałożeniu przekładnika na przewód (kabel).
|
Parametry techniczne:
|
|
Napięcie znamionowe:
|
0,72 kV
|
Napięcie probiercze:
|
3 kV
|
Częstotliwość:
|
50/60 Hz
|
Prąd wtórny znamionowy:
|
5 lub 1 A
|
|
Typ JKS-S
|
|
Wersja
|
D [mm]
|
01
|
90
|
02
|
120
|
03
|
150
|
|
|
Prąd
pierwotny |
Wymiary |
Klasy:
10P10, 5P10 |
Klasy:
10P20, 5P20 |
Klasa
3 |
Klasa
1 |
Klasa
0,5 |
Klasa
0,2 |
I
[A] |
D
[mm] |
Moc znamionowa [VA] |
100 |
90 |
5 |
5 |
10 |
5
* |
*tylko dla 100/1A |
150
|
90
|
15
|
7,5
|
20
|
15
|
|
|
200 |
120 |
15 |
10 |
20 |
15 |
10 |
|
250 |
120 |
20 |
10 |
20 |
15 |
10 |
|
300 |
120 |
25 |
15 |
20 |
15 |
10 |
|
400 |
120 |
35 |
15 |
20 |
15
|
10
|
5
|
500 |
120 |
45 |
20 |
20 |
15 |
10 |
5 |
60 |
120 |
60 |
25 |
20 |
15 |
10 |
5 |
800 |
150 |
35 |
15 |
20 |
15 |
10 |
5 |
1000 |
150 |
45 |
20 |
20 |
15 |
10 |
5 |
na górę strony
Przekładnik prądowy z dzielonym rdzeniem typu JKS-L
Części aktywne przekładnika to dwie połówki obwodu elektromagnetycznego umieszczone w elastycznej żywicy. Obie połówki przekładnika dociskane są do siebie z określoną siłą za pomocą taśmy za stali nierdzewnej. Zapewnia to zachowanie stałej dokładności przekładnika w okresie eksploatacji. Przekładniki można montować na izolowanych kablach o dowolnym poziomie napięcia.
|
Parametry techniczne:
|
|
Napięcie znamionowe:
|
0,72 kV
|
Napięcie probiercze:
|
3 kV
|
Częstotliwość:
|
50/60 Hz
|
Prąd wtórny znamionowy:
|
5 lub 1 A
|
|
Typ JKS-L
|
|
Wersja
|
D [mm]
|
01
|
80
|
02
|
110
|
03
|
140
|
|
|
Prąd
pierwotny |
Wymiary |
Klasy:
10P10, 5P10* |
Klasy:
10P20, 5P20* |
Klasa
3 |
Klasa
1 |
I
[A] |
D
[mm] |
Moc znamionowa [VA] |
50 |
80 |
10 |
5 |
10 |
|
75 |
80 |
15 |
10 |
15 |
|
100 |
110 |
10* |
10* |
20 |
10 |
150 |
110 |
25* |
15* |
45 |
20 |
200 |
110 |
30* |
20* |
60 |
30 |
400 |
140 |
30* |
15* |
60 |
60 |
600 |
140 |
50* |
25* |
150 |
100 |
na górę strony

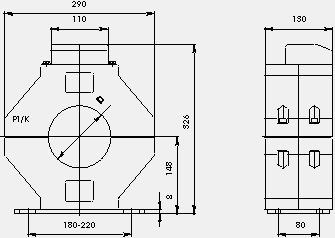

Przekładniki prądowe z dzielonym rdzeniem w wykonaniu napowietrznym typu JKS-G
|
Część aktywna przekładnika to dwie połówki obwodu elektromagnetycznego umieszczone w obudowach aluminiowych. Obie połówki są łączone po skręceniu obudów. Części uzwojenia wtórnego uzyskują połączenie dzięki niezawodnym stykom prądowym. Rdzenie zabezpieczone są przed korozją dzięki szczelnej obudowie aluminiowej.
|
Typ JKS-G
|
|
Parametry techniczne:
|
|
średnica otworu:
|
90 mm, 120 mm, 150 mm
|
Wymiary zewnętrzne:
|
326x376 mm
|
Wysokość
|
320 mm
|
Klasy dokładności:
|
wszystkie klasy wg. PN-EN 60044-1
|
Prądy pierwotne:
|
50 ... 2000 A, zależnie od klasy dokładności i wymiarów
|
Inne parametry:
|
zgodnie z potrzebami odbiorcy
|
|
