| Dane
techniczne |
|
JOF
123 |
JOF
245 |
JOF
420 |

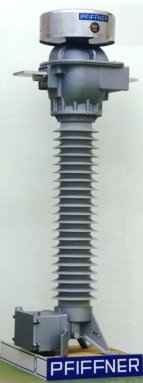

JOF 123
|
Najwyższe napięcie systemu
|
kV |
123 |
245 |
420 |
| Typ
konstrukcji |
|
głowicowy |
| Napięcie
probiercze 50Hz |
kV |
230 |
395 lub 460 |
630 |
| Napięcie
udarowe 1,2/50μs |
kV |
550 |
950 lub 1050 |
1425 |
| Częstotliwość |
Hz |
50/60 |
| Znamionowy prąd
pierwotny |
A |
50
... 3000 |
100 ... 4000 |
| Znamionowy prąd
wtórny |
A |
1/5 |
| Znamionowy krótkotrwały
prąd cieplny 1 s |
kA |
100xIN (maks. 63 kA) |
maks. 80 kA |
| Znamionowy prąd
dynamiczny |
kA |
250xIN (maks. 160 kA) |
maks. 200 kA |
| Droga upływu |
mm/kV |
16; 20; 25; 31 |
| Klasy dokładności |
|
0,1 - 3; 5P; 10P; PR; PX; TPS; TPX; TPY; TPZ
|
| Współczynniki
bezpieczeństwa przyrządu |
|
FS5; FS10 |
| Współczynniki
graniczne dokładności |
|
5; 10; 15; 20; 30 |
| Moce
znamionowe |
VA |
2,5; 5; 10; 15; 30; 45; 60 lub więcej wg. uzgodnień
|
| Liczba rdzeni |
|
1 ... 6 |
| Izolator |
|
porcelanowy lub silikonowy |
